Phase One ラージフォーマットセンサーカメラiXM-100・iXM-GS120 ユーザーインタビュー(九電ドローンサービス様)

Phase One(フェーズワン)製品を長く愛用していただき、多くの業務に活用している九電ドローンサービス様にインタビューさせていただきました。

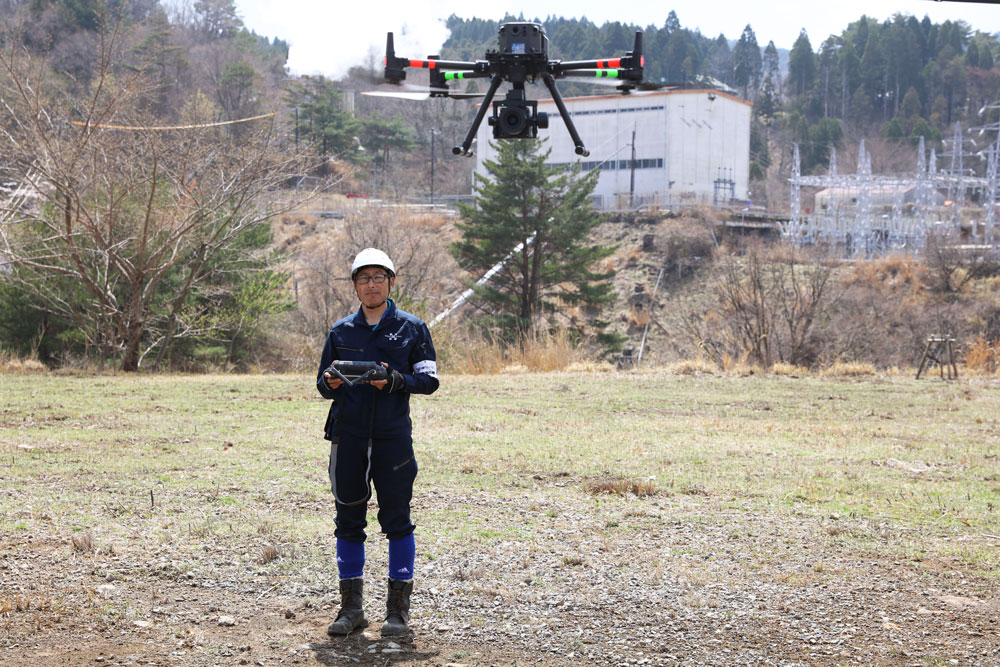

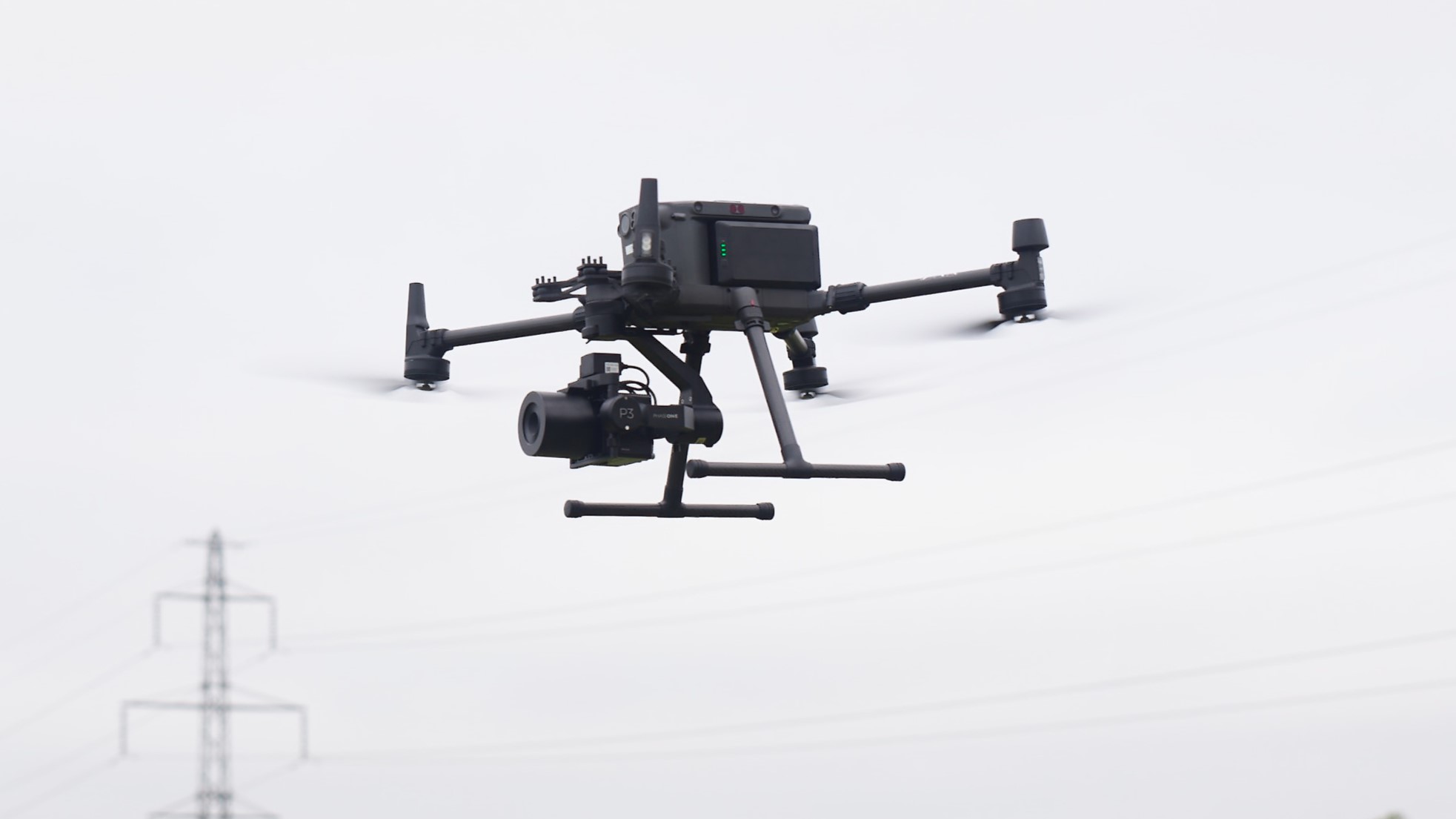

DJI Matrice 300/350 RTKにP3ペイロードをつけた状態で作業し、「どのような業務で使えるのか」「測量や点検など幅広く使えるのか」などお聞きしました。

Phase Oneをご検討されている方には参考になると思いますので、是非ご覧ください。

九電ドローンサービス株式会社のご紹介

九電ドローンサービス株式会社　古賀様

以前まで情報通信関係の保守点検を担当し、2015年頃からドローンを活用した配電線や鉄塔の点検業務に携わり、2018年からは社外向けにドローンサービスを開始しました。

そして2024年にドローン事業が九州電力から分社化され、現在は独立した会社として運営されています。社員は50名ほど在籍しており、ドローンの保有機体は約100機ほどです。

事業内容は、測量・点検業務を中心に、全国で活動しています。本社は福岡にありますが、九州以外の案件も多数手がけています。

Phase Oneについて

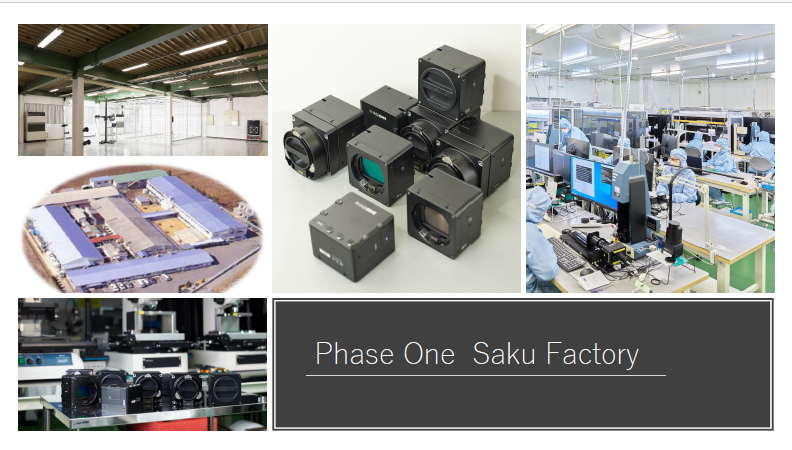

長野県佐久市で製造を行っている「MADE IN JAPAN」製品です。

古賀様へインタビュー

Phase Oneのカメラを導入された経緯を教えてください。

以前まで一般的な可視光のズームカメラを使用していましたが、細かいクラックの検出が難しく、大まかな点検しかできませんでした。
しかしPhase Oneのカメラを導入したことで、高解像度の撮影が可能となり、より詳細に点検できるようになりました。
特にDJI Matrice 300 RTKとP3ジンバルの組み合わせにより、運用の幅が広がりました。

Phase One P3 ペイロードは、DJI Matrice300/350 RTKと親和性があるため、容易にドローンとの接続ができる点、記録した画像の詳細なディテールを把握できる点で、インフラ点検・検査の効率化を高めます。

どのPhase Oneのカメラを使用していますか？

P3ペイロードのPhase One「iXM-100」「iXM-GS120」を使用しています。

iXM-100は、ドローン撮影など悪環境での撮影にも対応した1億画素高解像度カメラです。裏面照射型中判サイズセンサーを使用しているためピクセルサイズが大きく高感度特性に優れ、広いダイナミックレンジを実現しています。

iXM-GS120は、世界初の1.2億画素グローバルシャッター搭載カメラです。最速1/16000のハイスピードシャッターと高速連続撮影で、警備や防衛、動く被写体の点検・検査など、新たな撮影領域に対応する特別な設計が施されています。

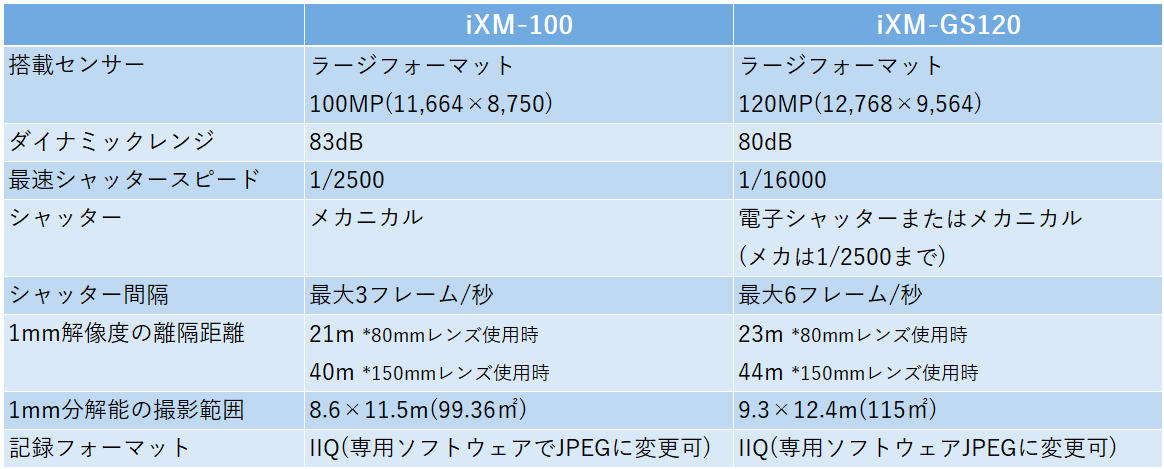

▽iXM-100とiXM-GS120の違い

どのくらいの期間、Phase Oneのカメラを使っていますか？

DJI Matrice 600にRONINジンバルをつけて使い始めた、約6年前ごろからです。
DJI Matrice 300 RTKに乗り換えて、P3ジンバルを使えるようにしてから、使いやすくなり、使用頻度が増えました。

Phase Oneを導入する前は、どのような形でお仕事をされていましたか？

Phase Oneを使うまでは、ズームをしたとしても細かいクラックが見れていなかったこともあって、大きなクラックを見る業務しか請け負っていませんでした。
Phase Oneを使い始めて小さいクラックも確認でき、より新たな業務を請け負えるようになりました。

貴社の業務にはスムーズに落とし込めましたか？

DJI Matrice 300 RTKで使えるようになって、使い勝手が非常に上がりました。
使い方についても最初は戸惑いがありましたが、親身に代理店様やメーカー様が教えてくださって、今では使いこなせています。
それからは月に1回以上は使うほどヘビーユーザーとなり、多くの現場で活躍しています。

1.2億画素グローバルシャッターカメラ「iXM-GS120」の用途を教えてください。

風力発電機点検でブレードを回したまま撮れるのが良いと思っています。
スマートトリガーがとても便利な機能で、シャッタースピードも速いので点検だけでなく、飛行速度を上げれるので測量の効率化にも貢献しています。
自分でシャッターを切るとなると、風力発電所の点検ではブレードの先端の方に目が追いつかないので、スマートトリガーが自動でシャッターを切ってくれるので、風力発電機点検にはもう抜群です！
ダイナミックレンジが広いので、曇りで撮影しても、後処理で光量を引上げて「使える画像」が撮れます。
ブレードの点検でも、表と裏とエッジが撮れるので非常に良いです。

スマートトリガー(Laser Rangefinder Based Triggering)とはP3ペイロードに搭載されているレーザー距離計とiXM-GS120の速いシャッタースピード(最速1/16000)を活用して、高速に移動する被写体をタイミングよく撮影することができる機能です。以下2種類の撮影方法があります。

1. 画面内にブレードが検出されたときに自動的にシャッターがトリガーされて撮影が行われる自動撮影機能(Direct Triggering)


2. 次のブレードが画面内に入ると予想されるタイミングで撮影される予測撮影機能(Predictive Triggering)

実運用と結果について

Phase Oneの高画質カメラを使うことで、どのような成果が得られましたか？

点検と測量分野でそれぞれ成果がありました。

測量分野ですがGSD(地上解像度)で1cmを取らないといけないのですが、通常の4Kのカメラですと高度37mで飛ばさないといけなく、その高度で飛行維持することは難しく思いました。
ただしiXM-100であれば高度100mでもGSDが0.46cmとなり、かなりの余裕があります。
安心して飛ばせるし広範囲で取得できるのも大きなポイントです。

点検ではクラック調査で0.2mm以上のクラックを探してほしいという要望が先方からよくあるのですが、18m離れていても実現が可能です。
そういった意味で非常に安全に飛行できるようになり、AIでも検知がしやすくなりました。

「iXM-100」を使用して写真測量を行うと飛行時間と撮影枚数が大幅に少なくなります。

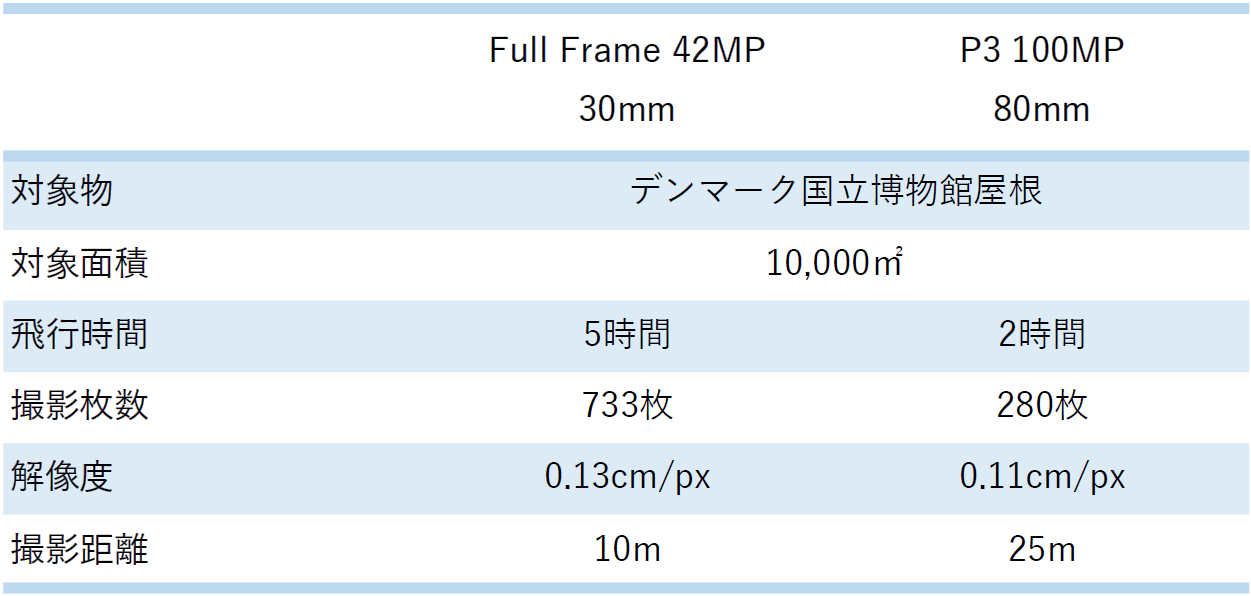

▼4200万画素カメラとiXM-100カメラと比較した表

点検業務における、AI解析との組み合わせについて詳しく教えてください。

Phase Oneの高解像度画像を活用し、AIによるクラック検出を行っています。
従来の点検では目視による確認が主流でしたが、高精細な画像とAI解析を組み合わせることで、作業の精度と効率が向上しました。

測量業務においても活用されているとのことですが、どのような利点がありますか？

従来のカメラでは精度を保つために低高度での撮影が必要でしたが、Phase Oneのカメラは高解像度を活かし、高い高度からより広い範囲を、効率よく撮影できます。
また測量データをオルソ画像に変換し、正確な地形データを取得することも可能です。

実際に使っている所(ブレード点検や測量)の話を聞かせてください。

月2回ほど大阪の道路のトンネル工事の変状調査をしております。
トンネルのその上の道路が沈まないかを調査していまして、1.2億画素で1500枚の写真を3次元処理しています。前のモデルと比較してどれくらい地盤が落ち込んでいるか体積を出しています。

点検では建築基準法で「構造物の0.2mm以上のクラックは補修しないといけない」と定められていています。
Phase Oneは赤外線カメラを搭載していませんが、浮きを見る点検でなくクラック調査なので問題はございません。それに離隔を取って撮影できるので、GNSSも効かせながら飛行できて安全だと思っています。

150mの高さの煙突の点検もあり、半日ちょっとで点検が終わりました。
18m離隔を取って撮影する事ができました。大体0.8mmの解像度になります。
今まで150mの高さの煙突だと航空法の高度の制限もあって、どうやって安全に点検すれば良いかわからなかったのですが、離れて広い範囲を撮れるのでその心配もなくなりました。

またDJI Matrice 300/350 RTKだと標準のDJI Pilot2での自動航行のメニューも豊富で、ありがたいと思っています。

1年間、どれくらいの頻度でPhase Oneのカメラを使っていますか？

大体ですが月に1回以上は使っています。
サポートパッケージに加入しておりますので、高い修理費も気にせずに済んで安心しています。

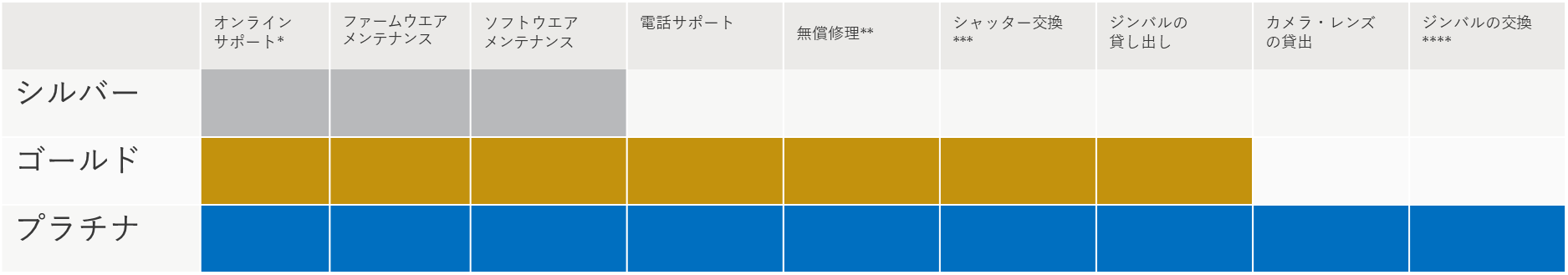

新規でジンバル・カメラセットをご購入する際に、1年間のサポートパッケージへの加入が必須となります。以下の3つの通り、シルバーが一番安価に購入でき、プラチナが一番手厚いサポートを受けることが可能です。

・シルバーサポート

・ゴールドサポート　

・プラチナサポート

*オンラインサポートは標準営業時間（月～金）に限定。
**無償修理は、物理的な損傷、水濡れ、不適切な使用による故障には適用されません。 iX Warranty Policyに準じます
***おおよそ 50万回キャプチャー時にシャッター交換を実施します。シャッター 1 つにつき年一回のみの実施です。
**** 1 回のみ。 サービス料がかかります。

1年後に再び同じサポートを受けたい場合や、新FWアップデートをしたい場合は、再度延長サポートパッケージを同じ商品で購入する必要がございます。

毎年かかる料金になりますので、ゴールドパッケージが無償修理も対応しており、プラチナより安価に更新ができるので、弊社ではゴールドパッケージをお勧めしております。

下記のように修理費用が高額化の傾向にありますので、ゴールド以上のサポートパッケージを、毎年ご加入していただくことをお勧めします。

※下記金額は目安となります。(輸出入が必要な場合の輸送経費は別途)　※2025年1月30日現在の価格

Phase Oneのジンバル・カメラは一般的な見え方だと少々高額ですが、費用対効果についてはいかがでしょうか？

確かにPhase Oneのカメラは高額ですが、作業の効率化や安全性の向上を考えると、十分な価値があると考えています。

点検だとクラックが良く見れるし、測量では広く撮れる。遠くから撮影する事でGNSSを拾わせて撮影もできます。作業にかかる時間も1/3くらいに短縮できる現場もあります。
使っていくうちにだんだんと価値が分かってきて見合ってきました。
本気で測量や点検をされたい方には良いと思います。

特に点検業務では、Phase Oneの高画素のハイダイナミックレンジのカメラを指定する案件も増えており、業界内での認知度も高まっていると思います。

自動航行・画像処理 / 解析について

DJI Matrice 300/350 RTKでPhase Oneを使う際、自動航行はしていますか？

ライブミッション記録でウェイポイントでの自動航行を行っております。
自社で開発したソフトウェアで自動航行を組んでおります。

※DJI Pilot 2での自動航行は、DJI以外の製品ではアフターサービスの対象外となります。あくまで参考程度にしてください。

ソフトウェアにて3D構築は行っていますか？

ソフトウェアにて解析し、成果として先方に提出しています。
今は使っていませんが、DJI Terraでも2Dオルソ画像生成や3Dモデリング生成解析ができることを教えていただいたので、またやってみたいとは思います。

※DJI Terraでの解析は、DJI以外で撮った写真の解析はアフターサービスの対象外となります。解析が出来ない場合も弊社では確認出来ましたので、あくまで参考程度にしてください。

Capture One for Phase Oneはどのように使われていますか？

Capture One for Phase Oneはオート補正も使えて便利ですが、自分で「この項目を調整する」と決めて、明るさを微調整しています。

撮影した画像はPhase Oneカメラ専用の写真編集ソフトウェア「Capture One for Phase One(https://www.captureone.com/ja/about-capture-one)」で閲覧・編集・JPEG化等ができます。

こちらは商品に付属されており、10PCまで同アカウントで使用可能です。Phase Oneカメラで撮った写真なら永久的に最新版ソフトが使用できます。

高性能なPCの方が処理速度は速いのでお勧めです。

以下の画像内、左が補正前・右が補正後です。
ラージフォーマットセンサーのハイダイナミックレンジのおかげで、補正して自然な明るさまで持ち上げられます。どのように撮っても後処理でリカバリーできるのは非常に良いポイントです。

今後の展開について

もし他のメーカーの製品と比較したことがあれば、その違いは何ですか？

センサーサイズが大きくて、どこで撮ったとしても失敗なく、明るく撮れるのが良いかと思いました。画像の端を見てもレンズの歪みが出ないのが、測量においても非常に良いです。
後はDJIのドローンでの親和性が高く、非常に使いやすいのも良いと思います。
気になる点としては、重さがあってDJI Matrice 300/350 RTKの真上につけられないことです。

今後どのような発展や展開を考えていますか？

・点検を完全に自動航行で行うこと
・洋上風力発電点検(ブレードの長さが100~200m)を船で行かずに、陸路から自動航行でPhase OneのiXM-GS120カメラで点検をしてみたいと考えています。

今回インタビューにご協力いただきまして、誠にありがとうございました。
おかげさまでPhase Oneのカメラの事が改めて分かりました！
